根據《自動噴水滅火系統 第10部分：壓力開關》 GB5135.10-2006術語可知：壓力開關是指自動噴水滅火系統中的一個部件，其作用是將系統的壓力信號轉換為電信號。

根據《自動噴水滅火系統 第21部分：末端試水裝置》 GB5135.21-2011術語可知：末端試水裝置是指由試水閥、壓力表、試水噴嘴及保護罩等組成，用于監測自動噴水滅火系統末端壓力，并可檢驗系統啟動、報警及聯動等功能的裝置。

以下，就深入剖析這三個核心部件的工作原理。理解了其原理，就能更深刻地明白它們在自動噴水滅火系統中各自扮演的、不可替代的角色。

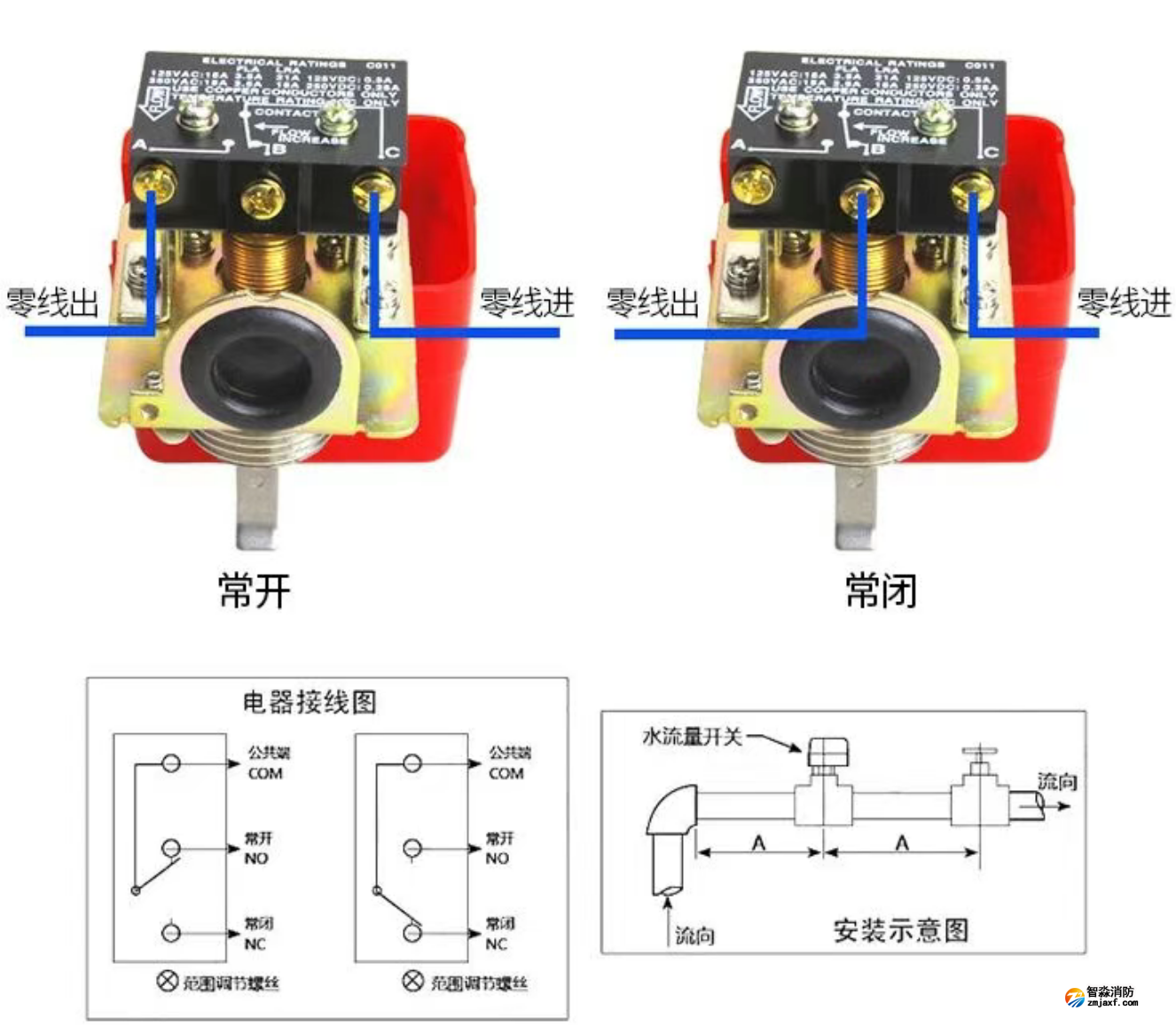

1. 水流指示器 - 火情的“區域報警員”

核心原理：機械能 → 電信號（開關量）

啟動：當火災發生，保護區域內的噴頭玻璃球受熱爆裂，噴頭開始噴水滅火。

傳動：水在管道中開始流動，沖擊到水流指示器內部的槳片/葉輪，使其發生偏轉或旋轉。這是一個機械運動。

信號轉換：槳片的偏轉會通過一套機械連桿機構（或磁耦合裝置）撥動一個微動開關，或者通過傳感器產生一個脈沖信號。

輸出：微動開關的狀態改變（從“常開”變?yōu)椤伴]合”或“常閉”變?yōu)椤皵嚅_”），產生一個開關量電信號。

報警：這個電信號立即傳輸?shù)交馂?zāi)報警控制器，在主機上明確指示出“XX區水流指示器動作”，從而報告發生火災（或大量漏水）的具體樓層或防火分區。

一句話總結：它像一個水流驅動的“開關”，水一流動就“撥動開關”發出位置報警信號。

水流指示器的設計要求？根據《自動噴水滅火系統設計規范》 GB50084-2017 >6.3.1 除報警閥組控制的灑水噴頭只保護不超過防火分區面積的同層場所外，每個防火分區、每個樓層均應設水流指示器。6.3.2 倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。6.3.3 當水流指示器入口前設置控制閥時，應采用信號閥。

水流指示器的安裝要求？根據《自動噴水滅火系統施工及驗收規范》 GB50261-2017 >5.4.1 水流指示器的安裝應符合下列要求：1 水流指示器的安裝應在管道試壓和沖洗合格后進行，水流指示器的規格、型號應符合設計要求。2 水流指示器應使電器元件部位豎直安裝在水平管道上側，其動作方向應和水流方向一致；安裝后的水流指示器漿片、膜片應動作靈活，不應與管壁發生碰擦。

2. 壓力開關 - 水泵的“連鎖啟動器”

核心原理：液壓能 → 電信號（開關量）

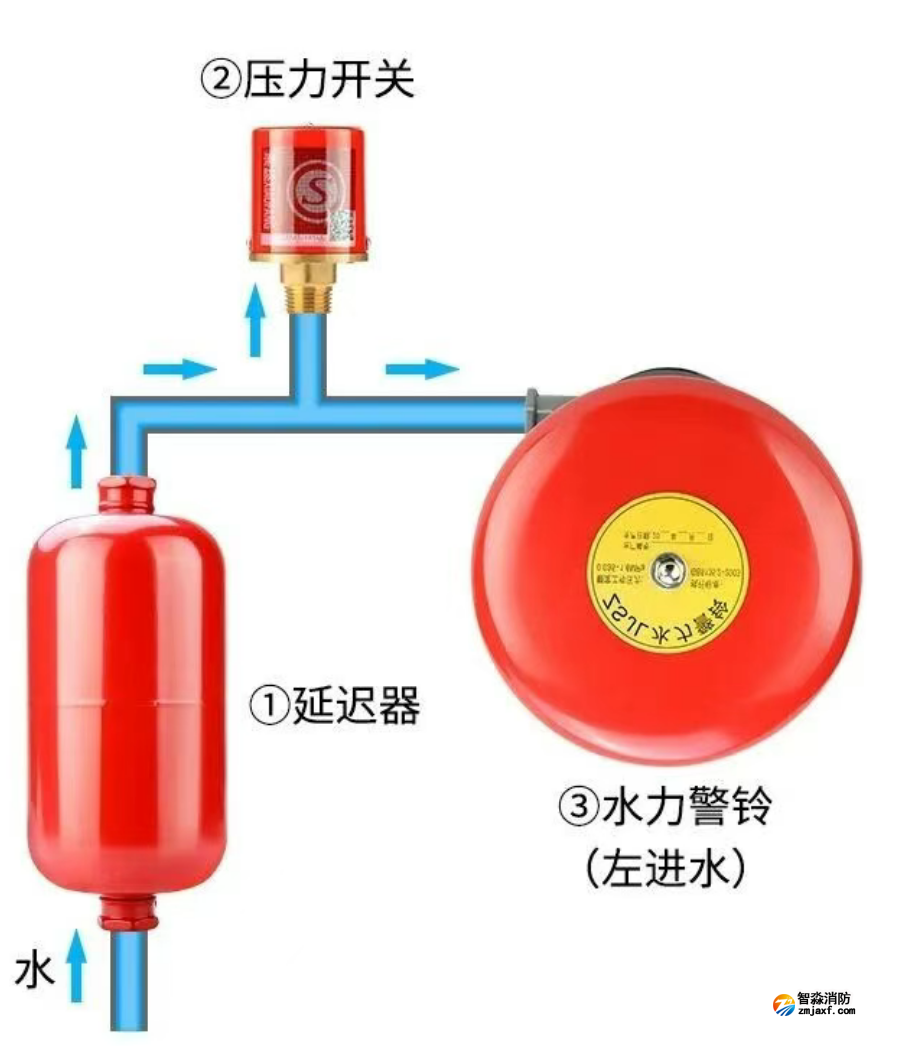

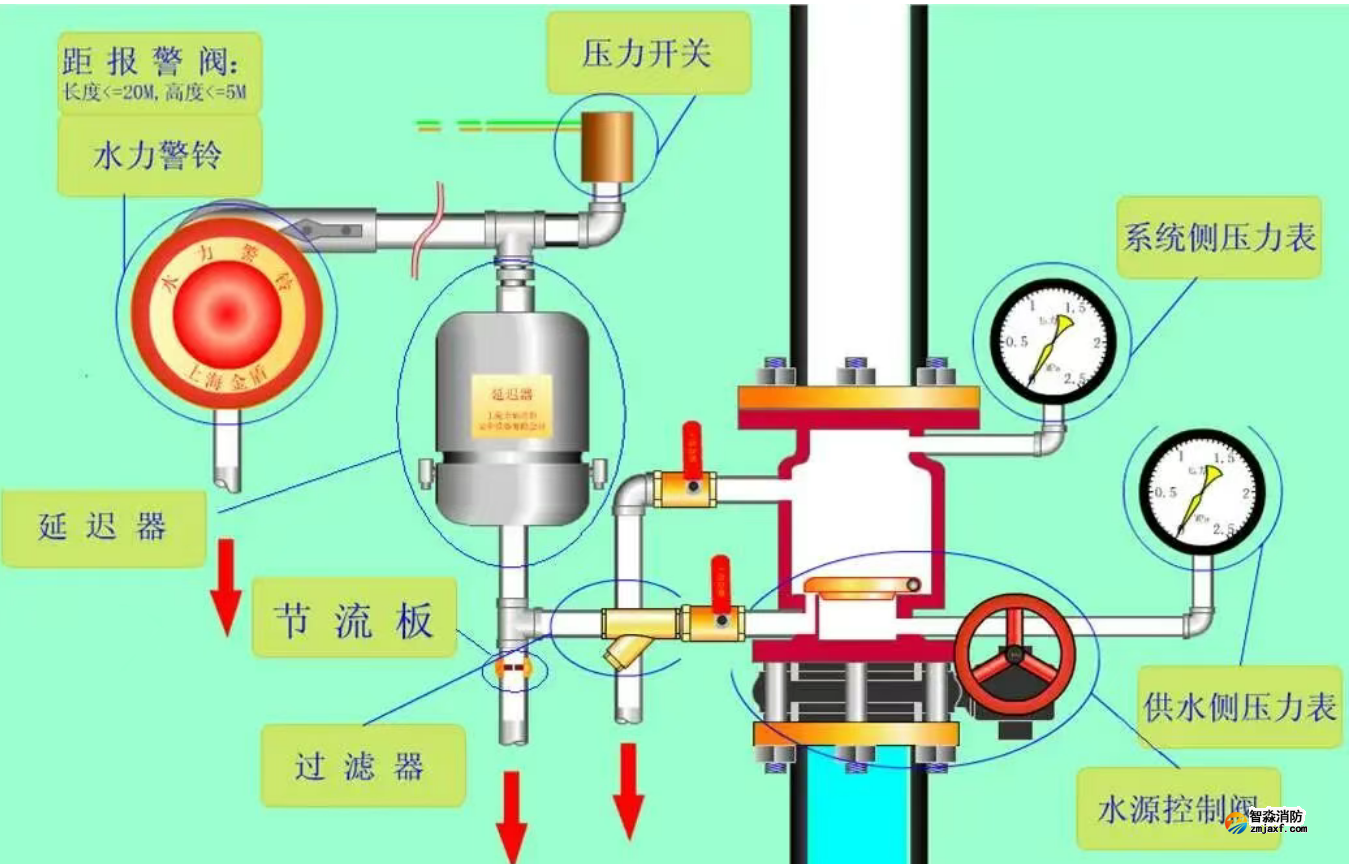

壓力來源：當濕式報警閥（以最常見的濕式系統為例）的閥瓣打開后，水會通過報警管道流向水力警鈴，同時進入壓力開關的入口。

壓力感應：壓力開關內部有一個彈性元件（如波紋管、膜片）。流入的水對波紋管產生壓力。

機構動作：當水壓達到預先設定的動作壓力值（通常在0.1MPa左右）時，水的壓力足以克服彈性元件的阻力和彈簧的預緊力，推動波紋管產生位移。

電路通斷：這個位移會直接驅動一個高容量、高可靠性的微動開關，改變其觸點狀態。

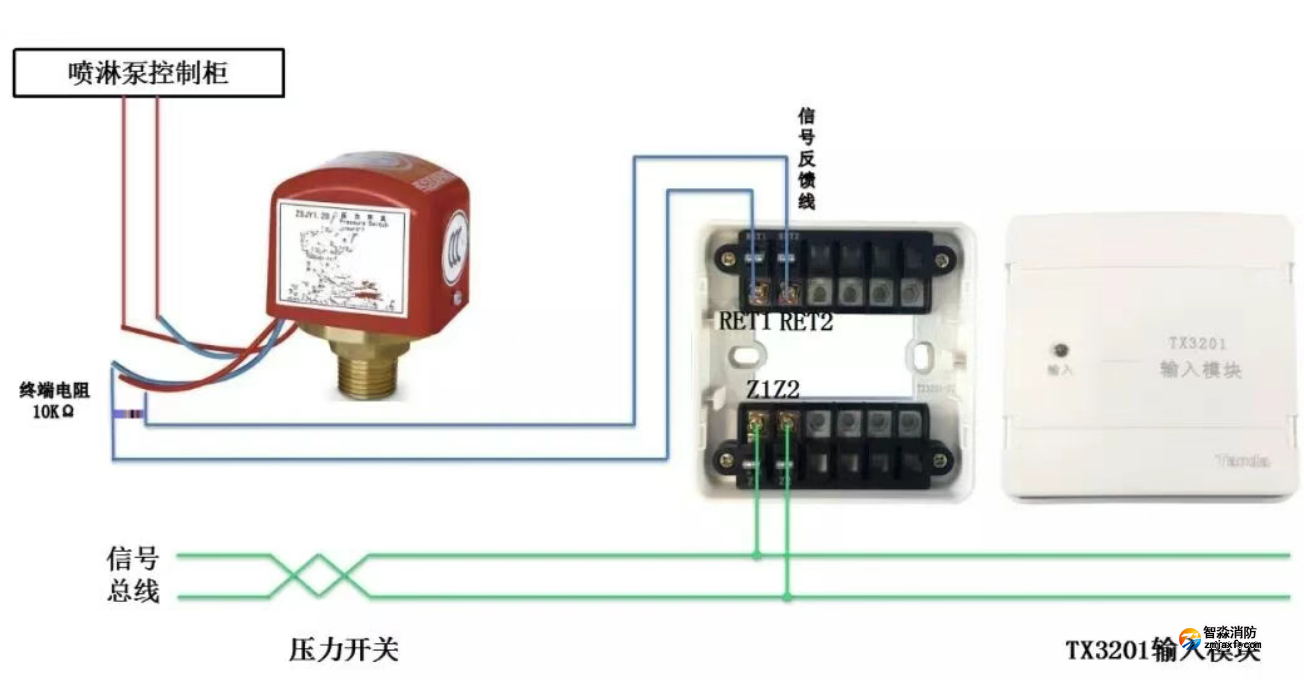

關鍵輸出：這個開關觸點會輸出兩路至關重要的信號：

連鎖啟泵信號：最核心的功能。通過獨立的硬線線路，直接啟動消防水泵的電氣控制柜，強制啟動主泵。此功能不受消防控制中心主機狀態（手動/自動）影響，是系統最重要的“兜底”保障。

根據《自動噴水滅火系統設計規范》 GB50084-2017 >11.0.1 濕式系統、干式系統應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

報警信號：同時，它也向火災報警控制器發送一個“壓力開關動作”的總報警信號。

壓力開關的反饋要求？根據根據《自動噴水滅火系統設計規范》 GB50084-2017 >11.0.10 消防控制室（盤）應能顯示水流指示器、壓力開關、信號閥、消防水泵、消防水池及水箱水位、有壓氣體管道氣壓，以及電源和備用動力等是否處于正常狀態的反饋信號，并應能控制消防水泵、電磁閥、電動閥等的操作。

一句話總結：它像一個水壓驅動的“啟動按鈕”，一旦感知到管網壓力變化（意味著系統已啟動），就直接命令水泵“開機供水”。

壓力開關的設計要求？根據《自動噴水滅火系統設計規范》 GB50084-2017 >6.4.1 雨淋系統和防火分隔水幕，其水流報警裝置應采用壓力開關。6.4.2 自動噴水滅火系統應采用壓力開關控制穩壓泵，并應能調節啟停壓力。（這里指的是穩壓泵上的電接點壓力表或者壓力變送器）

壓力開關的安裝要求？根據《自動噴水滅火系統施工及驗收規范》 GB50261-2017 >5.4.3 壓力開關應豎直安裝在通往水力警鈴的管道上，且不應在安裝中拆裝改動。管網上的壓力控制裝置的安裝應符合設計要求。

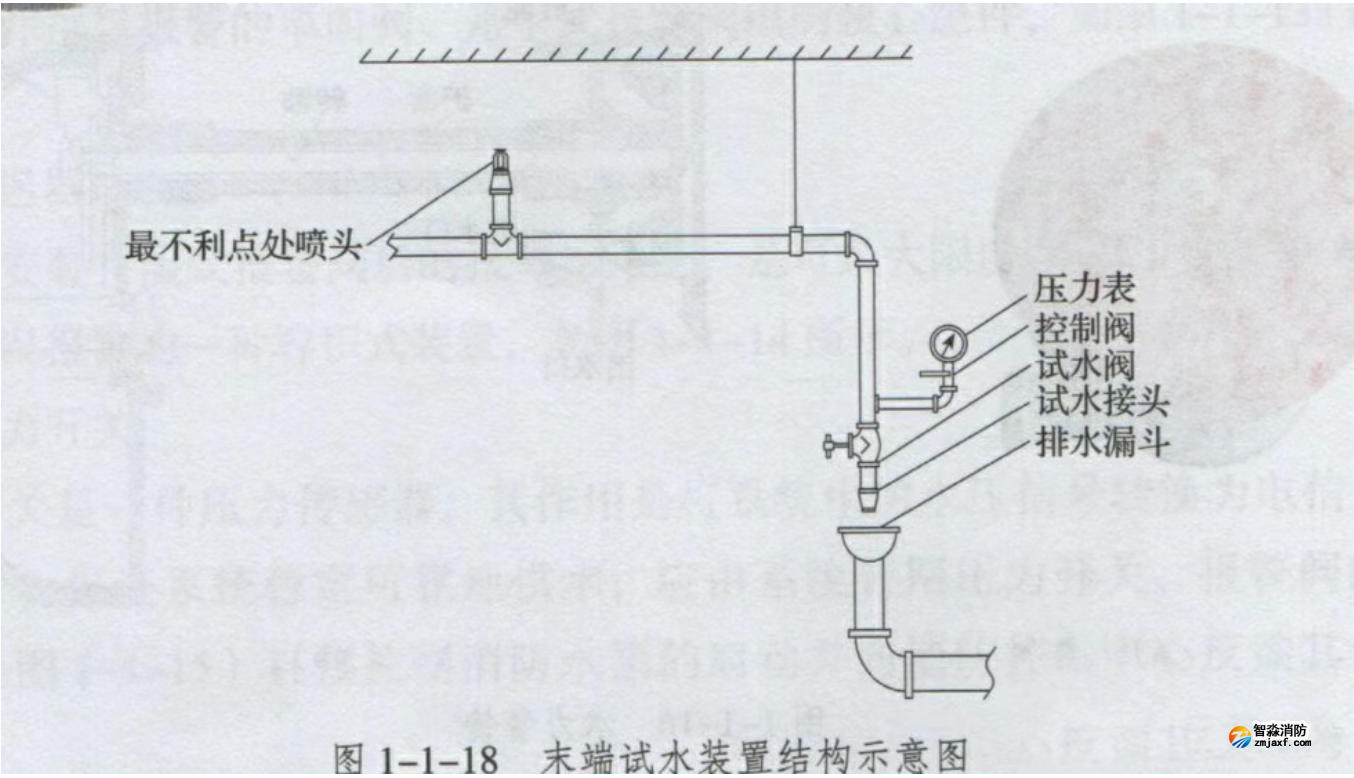

3. 末端試水裝置 - 系統的“綜合體檢儀”

核心原理：模擬一個真實噴頭動作的“等效阻流體”

它本身并非一個復雜的傳感或控制設備，而是一個標準化的測試接口，其原理在于精確復現系統啟動時最不利點的工作狀態。

結構：通常由試水閥、壓力表、試水接頭（或噴嘴） 組成。

關鍵部件 - 試水接頭：它的出水口是一個經過精確設計的節流孔，其流量系數必須與它所保護的區域內流量系數最小的噴頭（即最不利點噴頭）完全一致。這是其原理的核心。

工作原理：打開試水閥，水從管網中流出，精確模擬了一個噴頭在真實火災中打開的情景；水在流過試水接頭的節流孔時，產生的流量和壓力損失與一個真實的噴頭相同。

由此，它會引發與真實火情完全一樣的連鎖反應：a. 管道水流動 → 水流指示器動作報警（測試區域報警功能）。b. 報警閥上下游壓力失衡，閥瓣打開 → 濕式報警閥動作（測試報警閥功能）。c. 報警管路通水 → 水力警鈴鳴響（測試聲響報警）。d. 報警管路壓力升高 → 壓力開關動作（測試壓力開關功能）。e. 壓力開關動作 → 觸發消防水泵自動啟動（測試核心聯動功能）。

壓力表可以實時讀取測試點的壓力值，用來評估系統是否能在最不利點提供足夠的噴水強度。

一句話總結：它不發明新信號，而是通過“模仿”一個真實噴頭，來觸發和檢驗整個系統（水流指示器、報警閥、壓力開關、水泵）是否按既定原理正常工作。

理解原理后，就能明白它們是不可互相替代的——水流指示器負責“定位”，壓力開關負責“總攻”，末端試水裝置則負責“演習”，共同構成了自動噴水滅火系統感知、報警、聯動、測試的完整邏輯閉環。

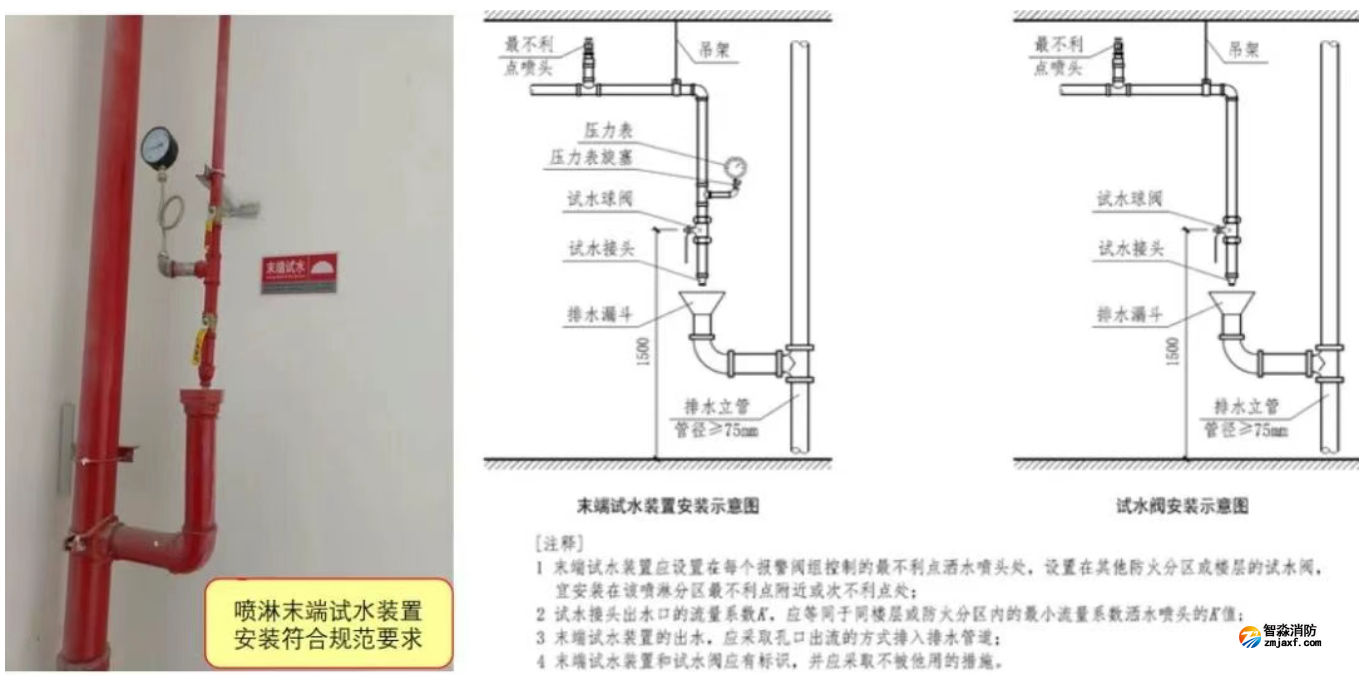

末端試水裝置的設計要求？根據根據《自動噴水滅火系統設計規范》 GB50084-2017 >6.5.2 末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數 ，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道 ，排水立管宜設伸頂通氣管，且管徑不應小于75mm。6.5.3 末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

《設施通規》的強制要求？根據《消防設施通用規范》 GB55036-2022 >4.0.6 每個報警閥組控制的供水管網水力計算最不利點灑水噴頭處應設置末端試水裝置，其他防火分區、樓層均應設置DN25的試水閥。末端試水裝置應具有壓力顯示功能，并應設置相應的排水設施。

水流指示器、壓力開關和末端試水裝置是自動噴水滅火系統中的三個關鍵組件，它們各司其職，又協同工作，共同保障消防系統的可靠性。下面這個表格總結了它們的核心區別：

深入了解關鍵細節

水流指示器的工作原理與安裝：當某個區域的噴頭因火災開啟后，管道中的水流動會沖擊水流指示器的槳片，使其偏轉并最終觸發電信號報警。

壓力開關的連鎖啟泵功能：這是壓力開關最核心的功能。當報警閥開啟，水壓達到設定值，壓力開關會直接啟動消防水泵，這個聯動不應受消防控制中心手動或自動狀態的影響，是確保滅火供水的關鍵環節。

末端試水裝置的測試流程：開啟末端試水裝置后，應按順序檢驗以下組件：水流指示器應動作報警；報警閥應開啟；壓力開關與水力警鈴應啟動；消防水泵應在規定時間內（如自放水起至水泵啟動不超過5分鐘）自動啟動。其試水接頭的流量系數必須與所保護區域內最小流量系數的噴頭相同，以真實模擬最不利情況。

根據《自動噴水滅火系統施工及驗收規范》 GB50261-2017 >8.0.6 消防水泵驗收應符合下列要求：3 分別開啟系統中的每一個末端試水裝置和試水閥，水流指示器、壓力開關等信號裝置的功能應均符合設計要求。濕式自動噴水滅火系統的最不利點做末端放水試驗時，自放水開始至水泵啟動時間不應超過5min。

實際應用場景

在實際的消防系統管理和維護中，理解這三者的區別至關重要：

系統設計：確保水流指示器合理分區，壓力開關正確接線，末端試水裝置安裝在真正的最不利點。

日常檢驗：物業或消防管理人員應定期通過末端試水裝置對系統進行測試，觀察水流指示器和壓力開關的信號反饋是否正常，水泵是否及時啟動，這是驗證系統處于戰備狀態的有效手段。

火警處置：火災發生時，消防控制中心通過水流指示器發出的信號可以快速定位火源區域，為初步火情判斷提供信息。
